网线替代VGA线的接线方法？

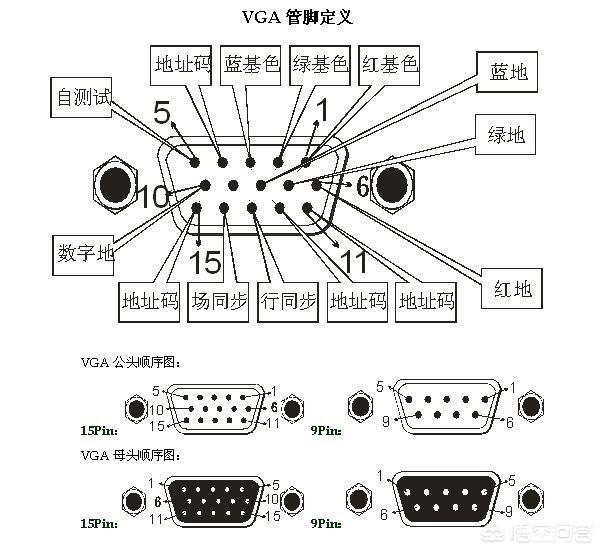

一、15针VGA各针脚的定义： 按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思） 1PIN ——Red——模拟信号的“红” 2PIN ——Green——模拟信号的“绿” 3PIN ——Blue——模拟信号的“蓝”

4PIN ——ID Bit

5PIN ——N/C

6PIN ——R.GND——模拟信号的“红”的接地端 7PIN ——G.GND——模拟信号的“绿”的接地端 8PIN ——B.GND ——模拟信号的“蓝”的接地端 9PIN ——No.Pin 、（备用） 10PIN——GND ——数子信号的的接地端 11PIN——ID Bit——屏幕与主机之间的控制或地址码 12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏） 13PIN——H Sync—— 数字的水平行场信号 14PIN——V Sync ——数字的垂直行场信号 15PIN——N/C——接地端 二、连接方法 首先要剥开网线外皮，整理好8条线芯，给8条线芯剥开一厘米的绝缘批皮。接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。 线材要求：网线最好要用超五类（CAT-5E）或以上的，最好带屏蔽层，因为用屏蔽层接地效果要比别的接法好，不要问我为什么，自己去百度。 网线的色线 应连接的VGA插头针脚 VGA插头针脚说明 红 1 红基色 绿 2 绿基色 蓝 3 蓝基色 棕 13 行同步 棕白 14 场同步 红白 6 红地 绿白 7 绿地 蓝白 8 蓝地 网线屏蔽层 插口外壳 地 注意：VGA头的6、7、8脚直接并联在一起，同时网线的红白、绿白、蓝白这三根线直接焊接在一起，就可以在6、7、8三脚随意焊接，这样就免去了多焊2次的工作。 然后，再在6、7、8这一并连端引一根线出来和网线屏蔽层一起焊接在VGA头的插口外壳上面，也就是俗称的“接地”。 最后，安装好VGA头的塑料外壳。至此，用网线替代VGA线的工作全部完成，亲测有效，大家不妨一试。 焊接图示（用网线中的8芯焊接）：
